LC 30 Механизм раздвижных дверей Lucido, Starax
Характеристики
Артикул:
070128
Код товара:
L-1121
Единица измерения:
шт
Материал:
металл / пластик
Производитель:
Турция
Цвет:
хром
Нагрузка, кг:
30
Бренд:
Starax
Масса 1ед. (кг):
0.26388889
Объем 1ед. (м. кубический)::
0.000466667
Подобрать аналог
Описание
Применение:

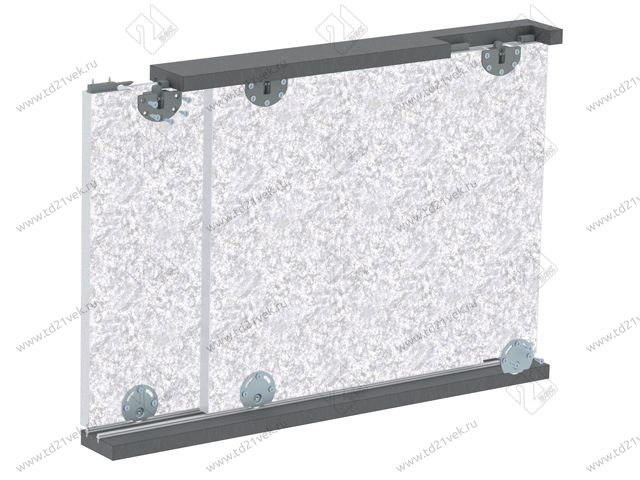

Механизм LC 30 Lucido – комплект для одной раздвижной двери весом до 30 кг.

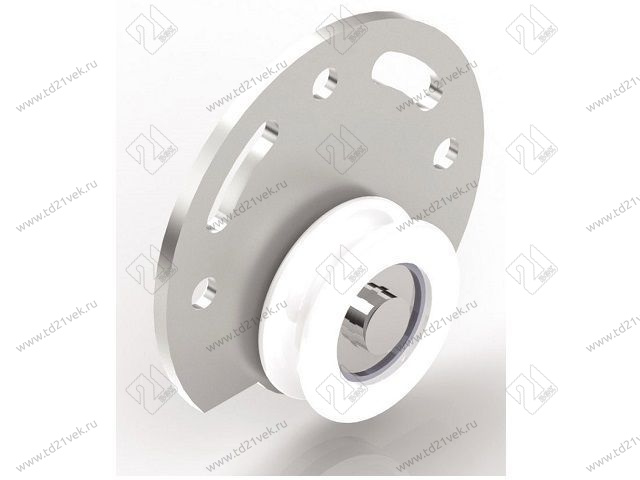

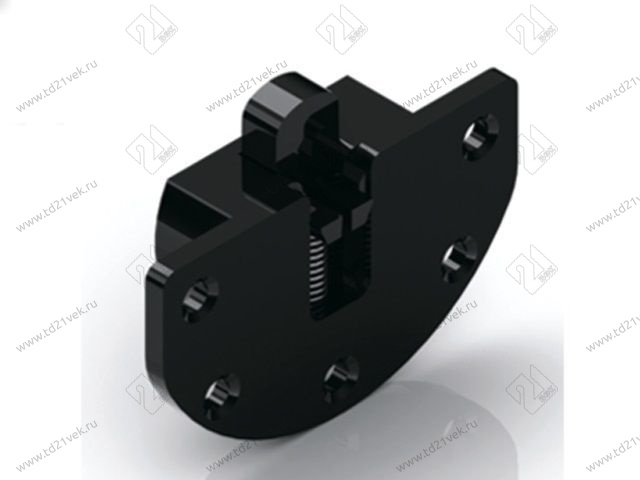

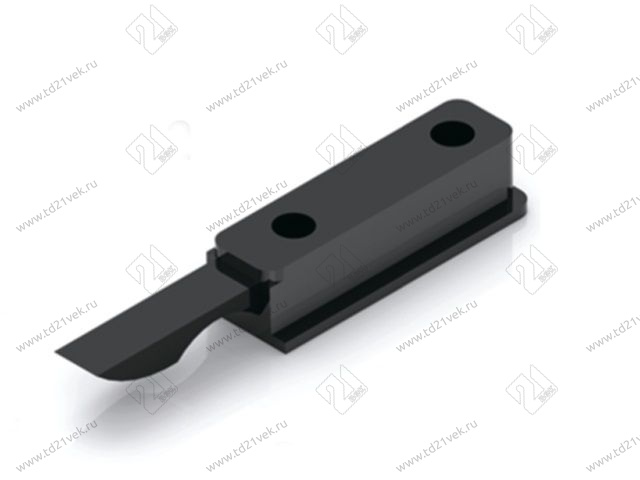

Состоит из стопора и роликов верхнего и нижнего.
Дополнительно необходимо приобретать верхний и нижний рельсы
Установка механизма:

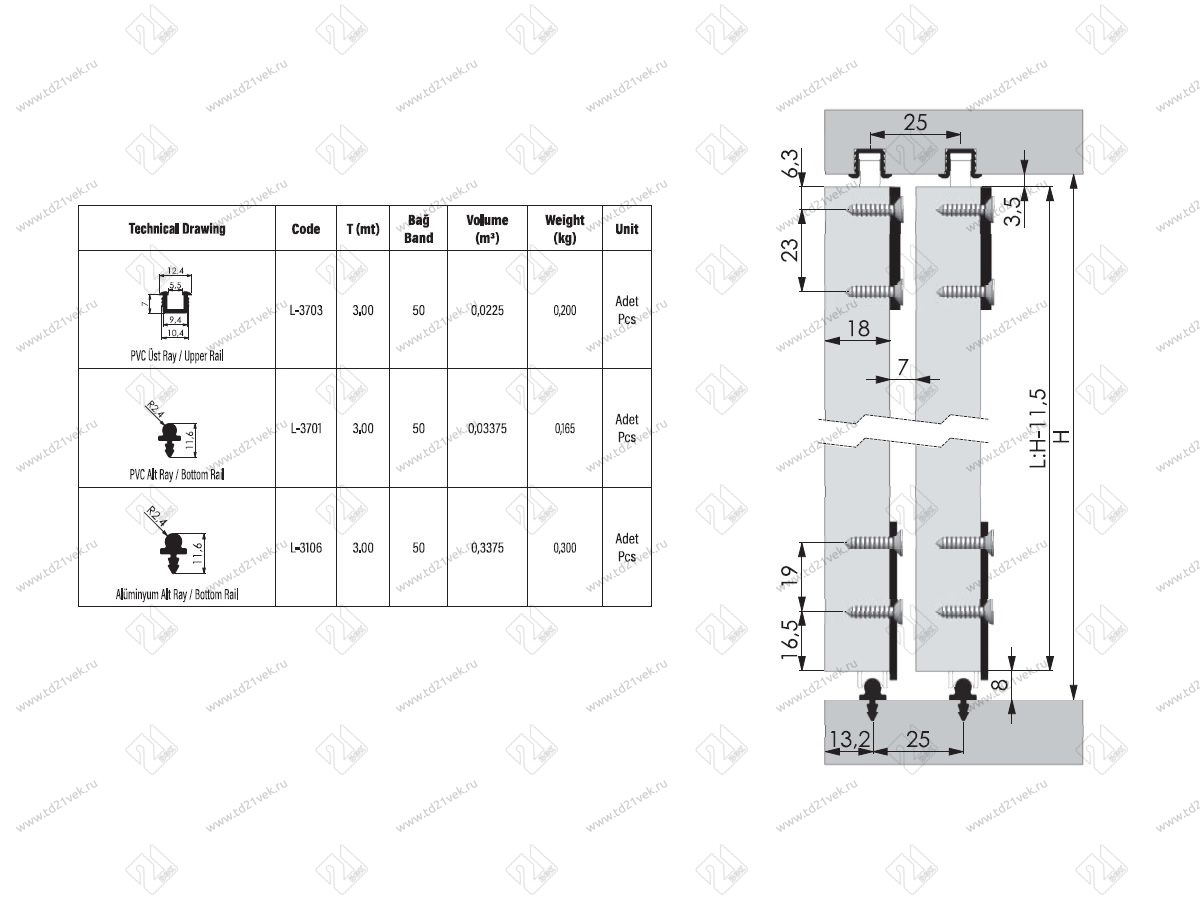

1. На верхней панели шкафа прорежьте паз глубиной 7 мм и шириной 10,4 мм.
2. На нижней панели шкафа прорежьте паз глубиной 5,7 мм и шириной 3 мм.
3. Чтобы поверхность передней двери совпадала с торцами верхней и нижней панелей шкафа центр паза для верхней направляющей должен находиться на расстоянии 13,2 мм от края панели, а центр паза нижней направляющей на расстоянии 12,5 мм от края нижней панели.
4. Высота двери рассчитывается по формуле: L=Н-11,5, где L - высота двери, Н - высота внутреннего проема шкафа.
5. Просверлите отверстия в соответствии с отверстиями, указанными на монтажной схеме. Закрепите верхнюю направляющую и нижние ролики.
6. При сборке дверей на шкафу сначала поместите нижние ролики на направляющую, а для размещения верхних направляющих внутри направляющих потяните защелку фиксатора направляющих вниз, поместите их внутрь направляющей и отпустите защелку замка.
